预热器

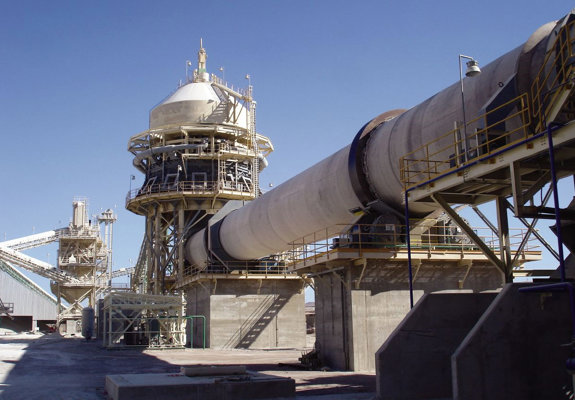

石灰石回转窑柱塞式填充层预热器

预热器由一系列的多边形相邻模块和一个共用中央卸料斗组成，或者根据产量要求，采用两行相对的矩形模块布置和两行模块之间的卸料槽组成。

石灰石物料从料仓下料口经垂直溜槽流入所连接的每个预热器模块。进入预热器内，石料停留在斜面底板上，以堆积形成填充层。利用引风机，使来自下部回转窑的炽热工艺气体穿过石料填充层。进入预热器的炽热气体可使石灰石给料释放出10-20%的CO2。穿过料层的气体经两个废气总管排出预热器。通过来自每个模块的短排风管，每个废气收集总管分别与一半的预热器模块相连通。

利用单独的卸料柱塞驱动总成，将部分煅烧的物料经倾斜的底板推入中央料斗。

这些驱动总成均配备有一个铸造合金钢柱塞。柱塞由连接于液压缸的柱塞杆驱动。利用液压驱动卸料柱塞的程序设计，控制通过预热器的石灰石流量。液压站提供液压缸驱动柱塞所必需的压力。窑炉系统操作人员可利用计算机界面设置所需产量。

控制系统PLC确定达到所需产量的每小时冲程数，并控制卸料柱塞工作频次以及工作顺序。
