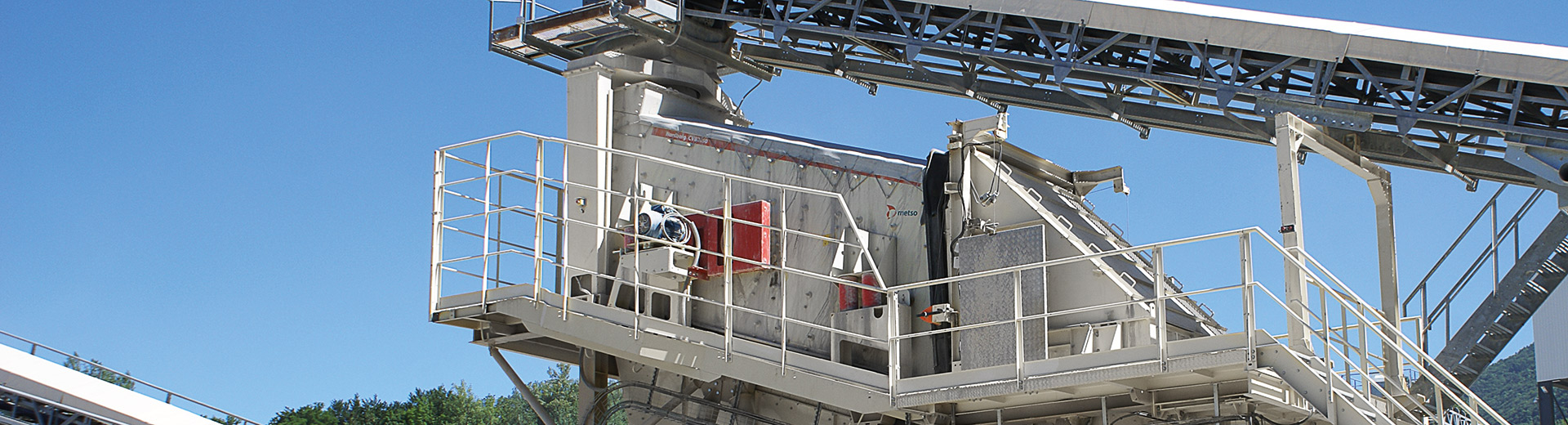

CVB™系列斜面筛

确保苛刻筛分的耐用性和安全性

美卓CVB™系列斜面筛常在采石场、砾石采场、矿山和移动式筛分应用，且非常适用于高产量的成品料筛分、洗涤和湿式工艺，可处理细料和粗料物料。

用途广泛

磨蚀性岩石、软岩、砾石、回收利用、工业矿物和矿渣。

耐用的振动筛设计

采用非焊接横梁，以降低疲劳应力风险。

可调设置，以优化筛分效率

可调筛面倾角。振幅和转速参数设置范围广泛。

减少维修停机时间

运营成本低，磨耗件和备件的利用率高。

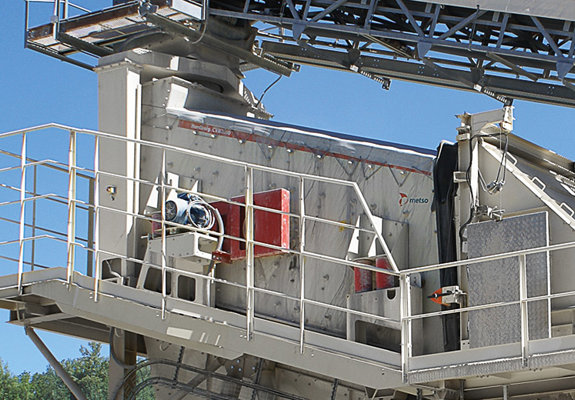

美卓CVB™系列斜面筛为圆振筛。

轴系位于重心上，以产生整体圆形振动轨迹。在激振力和因倾角而形成的重力作用下，给料物料以均匀速度沿整个筛面向前运动。

用途广泛

CVB™系列斜面筛具有全面可配置性和广泛的选装件，可用于最苛刻的应用。由于用途多样性，这些振动筛可用于筛选从最粗到最细的物料。

可调倾角和圆形振动轨迹确保所有类型应用的最佳筛分效率，例如粗料、检查和成品料筛分。

CVB™系列斜面筛也可用于湿式工艺，包括冲洗或洗涤。

耐用的振动筛设计

轴系由美卓独特的模块化MV™激振器组成，其利用法兰被固定在振动筛侧板上，并通过万向轴同步转动。

每一个MV™模块化激振器均配有双轴承，可确保延长轴承的使用寿命。为了便于维修，美卓提供MV™激振器以旧换新计划。

CVB™系列斜面筛采用非焊接侧板和横梁，以降低疲劳应力风险，并延长设备的使用寿命。

可调设置，以优化筛分效率

筛面倾角在12 - 22°范围内可调，以满足精确或高产筛分需求。振幅和转速（RPM）参数设置范围广泛，以达到最佳操作性能。

一体式给料箱非常宽大，可与给料皮带便利衔接。此外，给料箱还可使给料物料均匀分布在上层筛板的整个宽度上，从而提高筛分效率。

减少维修停机时间

运营成本低、磨耗件和备件利用率高，最大程度减少了成本高昂的维修停机时间。

CVB™系列斜面筛的安全性高。筛层间距更大，可确保安全快捷地更换筛板。

在一体式给料箱和排料溜槽中，标配有提供优质磨损保护的可更换衬板。可提供选装的栓接横梁衬板，最大程度提高开机率。

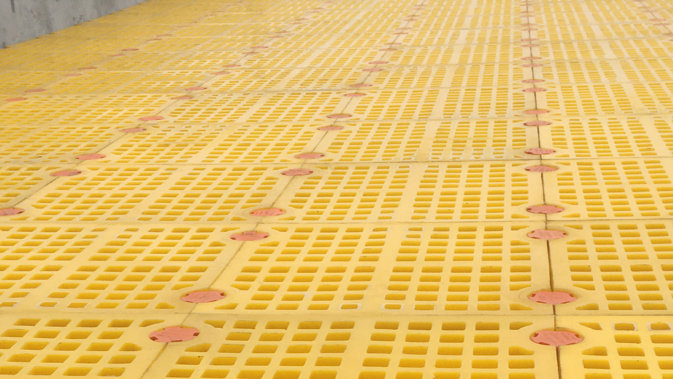

CVB™系列斜面筛还可安装张紧式筛板或模块化搭锁式筛板。特别是在磨蚀性应用中，选装的模块化筛板是实现良好筛分性能和降低运营成本的关键部件。

型号	筛板外形尺寸	筛分面积	筛层数	MV 激振器	重量
CVB102	1,565 x 3,660 mm (5' x 12')	5.7 m² (60 ft²)	2	MV2	5,000 kg (11,020 lbs)
CVB103	1,565 x 3,660 mm (5' x 12')	5.7 m² (60 ft²)	3	MV2	6,000 kg (13,230 lbs)
CVB104	1,565 x 3,660 mm (5' x 12')	5.7 m² (60 ft²)	4	MV2	7,000 kg (15,430 lbs)
CVB202	1,870 x 4,880 mm (6' x 16')	9.1 m² (96 ft²)	2	MV3	8,000 kg (17,640 lbs)
CVB203	1,870 x 4,880 mm (6' x 16')	9.1 m² (96 ft²)	3	MV3	10,080 kg (22,220 lbs)
CVB204	1,870 x 4,880 mm (6' x 16')	9.1 m² (96 ft²)	4	MV3	12,280 kg (27,070 lbs)
CVB302	1,870 x 6,100 mm (6' x 20')	11.4 m² (120 ft²)	2	MV3	10,500 kg (23,150 lbs)
CVB303	1,870 x 6,100 mm (6' x 20')	11.4 m² (120 ft²)	3	MV3	11,900 kg (26,235 lbs)
CVB304	1,870 x 6,100 mm (6' x 20')	11.4 m² (120 ft²)	4	MV4	14,000 kg (30,865 lbs)
CVB402	2,480 x 6,100 mm (8' x 20')	15.1 m² (160 ft²)	2	MV4	12,000 kg (26,450 lbs)
CVB403	2,480 x 6,100 mm (8' x 20')	15.1 m² (160 ft²)	3	MV4	17,000 kg (37,480 lbs)
CVB404	2,480 x 6,100 mm (8' x 20')	15.1 m² (160 ft²)	4	MV4	21,000 kg (46,200 lbs)
CVB502	2,480 x 7,310 mm (8' x 24')	18.1 m² (192 ft²)	2	MV4	16,000 kg (35,275 lbs)
CVB503	2,480 x 7,310 mm (8' x 24')	18.1 m² (192 ft²)	3	2 x MV3	22,500 kg (49,600 lbs)
CVB602	3,090 x 7,310 mm (10' x 24')	22.6 m² (240 ft²)	2	2 x MV3	21,000 kg (46,399 lbs)
CVB603	3,090 x 7,310 mm (10' x 24')	22.6 m² (240 ft²)	3	2 x MV4	23,000 kg (50,700 lbs)
