SIM - 过程模拟模块

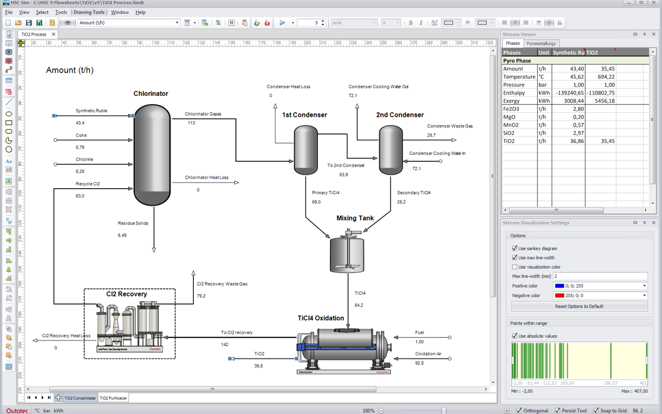

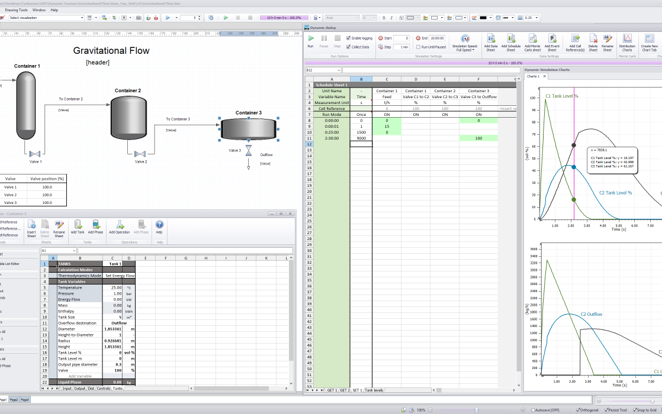

HSC Sim模块由图形流程图和电子表格形式的工艺装置模型组成。定制化的变量列表可以在化学、冶金、矿物学、经济学等领域创建许多不同类型的工艺模型。每个工艺装置实际上是一个Excel电子表格文档。HSC插件功能可用于将这些独立的计算单元转换为用于热力学应用的小型HSC引擎。

HSC-Sim模块包含多个用户工具，可使用3种不同的建模方法创建模型：颗粒法、反应法和分布法。颗粒法采用惰性颗粒在水中的粒度分布计算。反应法包含并计算用户定义的阶段和化学反应。分布法将物质划分为元素，并利用元素分布进行计算。这些方法可以结合使用，也可以单独使用，且计算可以基于Excel或DLL。

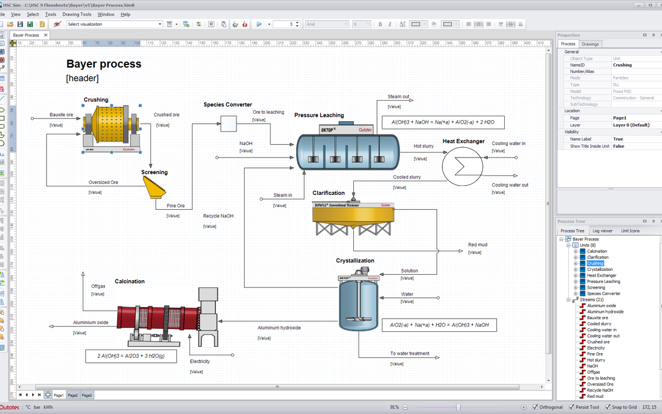

使用HSC-Sim流程图模块创建的工艺模型包括带有图形流程图的HSC-Sim文件和用于每个工艺装置的XLS文件。这些工艺文件始终保存在同一个文件夹中。XLS文件包含工艺装置的计算模型，且可以在其他工艺中重复使用。

HSC-Sim旨在为普通工艺工程师创建一个简单但功能强大的模拟工具。如果用户可以使用传统的HSC Chemistry软件和Excel软件，那么也应该能够使用全新的HSC- Sim模块。HSC-Sim模块还具有高质量和多功能的图形处理能力和可视化功能。例如，HSC-Sim模块内置了“Sankey图”，以实现元素分布和工艺变量的可视化。

HSC工艺模拟方法与传统的模拟软件有很大的不同。这种方法可以模拟几乎任何类型的工艺过程。Sim模块在奥图泰的商业生产装置中进行了测试，并用作矿物学和湿法冶金质量平衡模拟的主要模拟工具。

用户定义的变量列表、Excel型装置模型和HSC插件功能使得HSC- Sim成为一种应用灵活、使用简便的模拟工具，适用于矿物学、化学、生物学、经济学等领域。

例如，用户定义的变量列表可以处理矿物学工艺模型中约10000种不同的颗粒（变量），并根据颗粒分布自动计算元素组成和其他工艺流参数。
